隔离型柔性矿物绝缘防火电缆

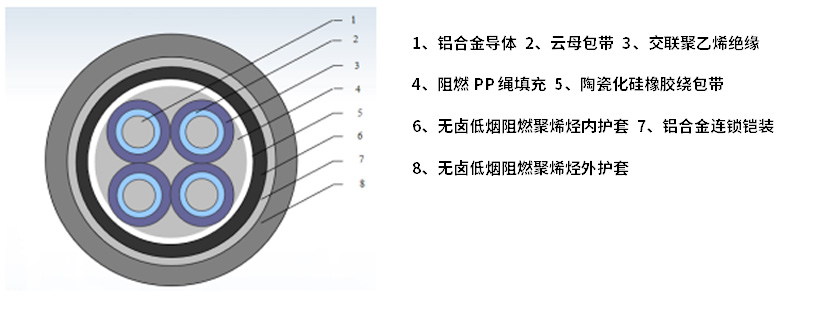

产品结构示意图

立项背景和应用环境

随着经济的快速发展，城镇化的推进，城市的人口越来越密集，对于公共安全要求也越来越高；其中电气安全尤为重要，因电气故障引起的火灾事故，危害越来越大。所以对配置的电缆的阻燃、防火性能也提出了更高的要求。

建设和消防部门要求地铁、机场、高层建筑等人口密集的场所应采用更高防火要求的电缆。根据这一情况，基于市场的需求，我公司决定对隔离型柔性矿物绝缘防火电缆技术规范、电缆材料技术、制造工艺等方面进行了深入的研究和开发，并为以后进一步开发其他类型的防火电缆奠定基础。

该类产品广泛应用于高层建筑、石油化工、机场、隧道、船舶、海上石油平台、航空航天、钢铁冶金、购物中心、停车场等场合。并且该产品绿色环保、安全可靠、防火阻燃等多种效果的高性能电缆，此产品还具有低烟、无卤、低毒、防鼠蚁和良好的电气传输性能。

主要研发内容和产品特性

执行标准：Q/320282DHY041-2021《隔离型柔性矿物绝缘防火电缆》

设计思路： ---绝缘采用重叠绕包两层氟金合成云母带,云母带层外再挤包XLPE绝缘料。绝缘表面必须光滑、圆整、连续、厚度均匀、无气泡、杂质、机械损伤等缺陷；该复合绝缘层具有较强的防火性能、优良的电气性能和机械性能等。 --- 电缆的金属护套为皱纹铝护套，铝套采用氩弧焊接，使火焰与电缆绝缘层隔开，有效达到该电缆的防火性能，采用皱纹铝套突出电缆柔软性能，减小电缆的施工难度和弯曲半径。 ---护套采用橙色低烟无卤阻燃聚烯烃护套料。电缆在燃烧时，能有效阻止火焰的蔓延，且不会产生有毒气体，透光性好，特别适用于地铁、机场、轮船、学校、医院等人员密集和财产贵重的区域。

产品特性

1、提高了绝缘的稳定性：不仅保留了刚性矿物绝缘电缆的防火特性，而且还具有不宜吸潮等特点，因此绝缘性更稳定。

2、提高了耐电压等级：耐压水平可达到 1000V，从而减少了很多因电感、变频电器的频繁启动而造成的冲击电压，相应地使得线路系统使用寿命大大提高。

3、无中间接头：采用了成熟的绞线和成缆技术，可以根据用户要求定长生产，不仅减少了接头成本，更可以提高并实现线路的整根一致性。

4、柔性易安装：因为采用了绞线、成缆等传统电缆结构，使得电缆更柔软，同时由于不需要专用终端接头，更方便了安装和敷设。

5、节省空间：由于可提供大截面、大长度的多芯电缆，从而避免了因多根排列以及中间接头而造成的不必要的敷设空间浪费。
