电气化铁道27.5kV单相铜芯交联聚乙烯绝缘电缆

执行标准

本产品按GB/T 28427-2012《电气化铁路27.5kV单相交流交联聚乙烯绝缘电缆及附件》生产

适用范围

该产品适用于交流单相、工频、额定电压27.5kV电气化铁道供电线、自耦变压器供电线以及牵引变电所、分区所、开闭所、自耦变压器所引出的馈电线等。

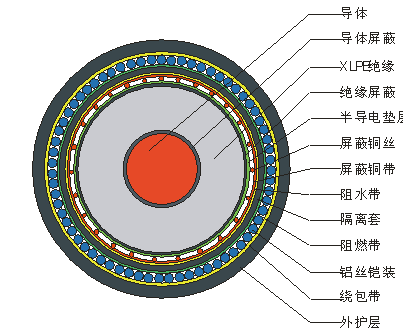

产品结构图

产品型号

型号	名称
TDWD-YJY73	铜芯交联聚乙烯绝缘细钢丝铠装无卤低烟聚烯烃外护套阻燃C级电气化铁道电缆
TDDD-YJY72	铜芯交联聚乙烯绝缘细钢丝铠装低烟低卤外护套阻燃C级电气化铁道电缆

型号	芯数	额定电压 kV	规格mm
TDWD-YJY73 TDDD-YJY72	1	27.5	150、185、240、300、400

型号

芯数

额定电压 kV

规格mm

TDWD-YJY73

TDDD-YJY72

27.5

150、185、240、300、400

产品特性

0、导体最高工作温度：90℃。

1、短路时（最长持续时间不超过5s），电缆导体最高温度不超过250℃。

2、敷设环境温度不低于0℃。

3、电缆允许弯曲半径：对于单芯电缆，应不小于外径的20倍。对于三芯电缆，应不小于电缆外径的15倍。
